双目相机立体匹配-stereo matching

预备知识

最近在学习 CV 相关的双目相机立体匹配 Stereo Matching，本文是关于 GwcNet 的一些学习和思考。开始之前，先需要理解几个概念：RGB 像素、特征向量、张量、视差、立体匹配、三维重建、代价体、视差求解的范式、卷积正则化。

RGB 像素

图像由像素组成，一张 1920x1080 分辨率的屏幕就代表有 1920x1080 个像素。RGB 代表光的三原色。R = Red，G = Green，B = Blue。这三种颜色通过不同的亮度组合可以形成各种颜色。计算机给每种颜色的亮度划分了 0 ~ 255 共 256 个等级。

可以计算出，三种原色，256 种亮度，可以组合出 $256^3≈1677万$ 中颜色。

每一个彩色图像的像素点都由红、绿、蓝三个发光的子像素（Sub-pixels，可以理解为三个微型 LED 灯）紧挨着组成的，可以看成：(R, G, B)，比如 (255, 0, 0) 代表纯红。这是 原始像素。

---

特征向量

像素的高维向量。一个图像有 1024 个像素，理论上特征向量也有 1024 个，一一对应，相当于给每一个像素发一张“高维身份证”。但在工程上，使用 CNN 提取高维特征向量十分消耗显存，如果像素和特征向量 1:1 很容易爆显存。

所以要 降采样 : 使用“步长卷积（Stride Convolution）”或“池化（Pooling）”将图像 缩小（降采样）。比如在比如 GwcNet 中，特征图的宽和高都被缩小到了原来的 $1/4$。

假设原本像素为 $32×32$，降采样 1/4 后得到 $8*8=64$ 个特征向量。此时这 64 个特征向量里的每一个，代表的不再是单个像素，而是一小块区域（感受野）的特征汇总。

---

张量

向量-Vector，张量-tensor。数学上，向量就是一阶张量。但是，在物理几何体系和计算机工程（深度学习）体系下，它们代表了两种完全不同的“世界观”。

深度学习视角

在这个世界里（也就是 PyTorch / TensorFlow 的世界），张量纯粹就是一个 装载数字的收纳盒（多维数组）。可以把张量理解为高维数组。

• 核心概念： 张量是 数据结构，用来高效存取成千上万个数字。
• 什么是“维度”： 指的是 嵌套的层级（轴的数量 / Rank）。
  • 1 维张量 (1D Tensor)：一排格子（只有行）。比如 [3, 4]，或者你的 320 维特征 [0.5, 0.1, ..., 0.9]。
  • 2 维张量 (2D Tensor)：一个表格（有行、有列）。比如一张灰度图片。
    [[1,2,3], [4,5,6], [7,8,9]] 是一个形状（Shape）为 (3, 3) 的二维张量。
  • 3 维张量 (3D Tensor)：一个魔方（有行、列、深度）。比如彩色图片，或者你刚学的代价体。
• 什么是“长度/大小”： 某个轴上有多少个格子（元素个数）。
• 关注点： 程序员和 CV 研究员关心的是，我的显存能不能装下这个多维数组？它的 Shape（形状）能不能和下一个网络层对齐（Broadcasting）？

视角	这个东西是什么？	“维度 (Dimension)” 的含义	“长度 (Length/Size)” 的含义
几何/数学	这是一个存在于极高维抽象空间中的 320 维几何向量。	它需要 320 个坐标轴来定位空间位置。	根据多维勾股定理算出来的极其抽象的空间模长（距离）。
深度学习/代码	这是一个存放了 320 个特征属性的 1 维张量 (1D Tensor)。	它的套娃层级只有 1 层（它只有一条轴 / 一个方向）。	这个数组里装了 320 个具体的数字元素。

特征向量

为什么在深度学习里我们还要管它叫“特征向量”？

既然它是张量，为什么论文（包括这篇 GwcNet）里还是满篇都在写“Feature Vector（特征向量）”呢？

因为当我们对这个 1D 张量进行计算时，我们借用了数学世界的工具。 比如在 GwcNet 中，我们把左图的 8 个数字和右图的 8 个数字拿来做 内积（Dot Product），借此来衡量这两个特征在抽象空间里的“夹角”（相似度）。

---

视差

定义

有一个理想的双目相机系统，两个相机的成像平面是共面和行对齐的，左图中某个点，与对应右图中的匹配点在同一个水平线上。

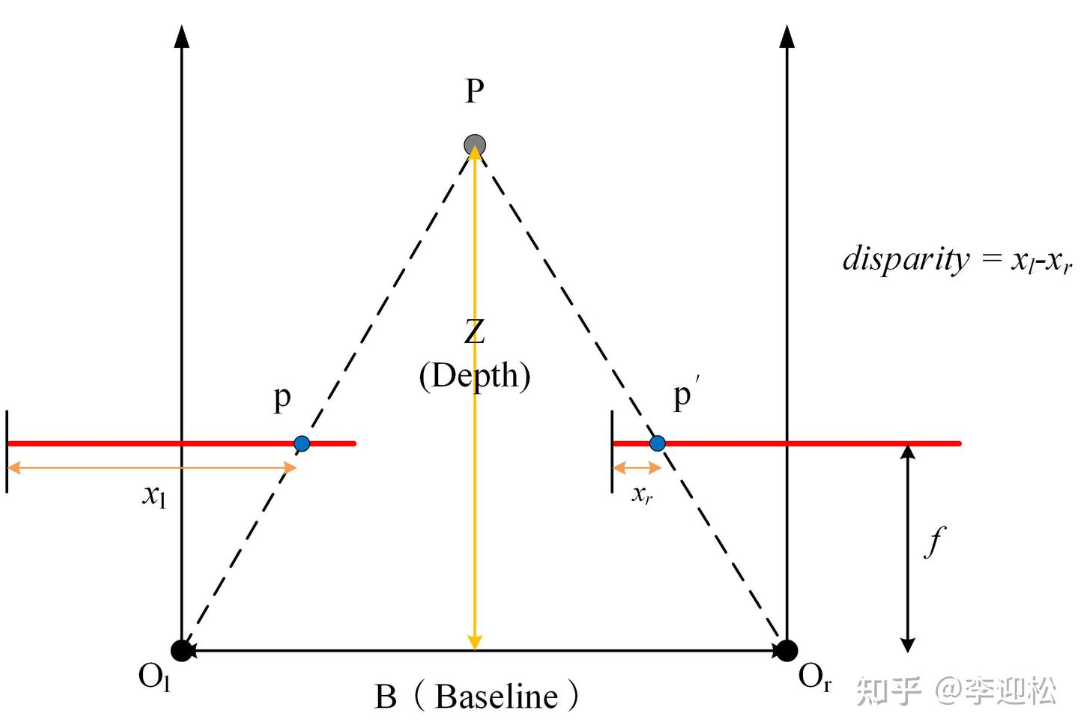

如果空间中有一个三维点 $P$，它在左图的像素坐标是 $(u_L, v)$，在右图的对应坐标是 $(u_R, v)$ （注意纵坐标 $v$ 是一样的），那么这个点的视差 $d$ 就是它们在水平方向上的坐标差：

$$d = u_L - u_R$$

这就是视差。它是一个 标量，单位是 像素（Pixel）。

应用

视差可以用来求一个像素点的深度（Depth），就是像素点对应的物体实际离相机的距离。具体公式为：

$$Z = \frac{f \cdot B}{d}$$

Z 为深度，f 为相机焦距，B 为基线（左右两个相机光心之间的物理距离），d 为视差

学术

当前有一些立体匹配网络，基于代价体构建的 GwcNet、IGEV，基于循环迭代的 RAFT-Stereo。这些网络本质都是求视差 d，即为左图的一个像素点，在右图如何寻找最准确的对应点求出视差 $d$。

简而言之，视差是连接 2D 图像特征和 3D 几何物理世界的桥梁。

---

立体匹配 和 三维重建

双目相机匹配

核心任务是：在左右两张图像中，把显示中同一个物理点的像素点找出来。（寻找同名点）

这里举一个实例

使用双目相机拍摄一个苹果。苹果的果梗在左相机 $(u_L,v)$，在右相机的 $(u_R,v)$。使用人眼很容易根据经验找出两幅图像的相同像素点。但是计算机需要一种算法，当它拿到左图果梗的像素时，能去右图里 精确地“匹配”到 对应的那个像素。

事先要对相机做 极线校正，使双目向机成像水平，这样找一点在另一图像中像素点，只需要沿着水平方向滑动搜索。

立体匹配

Stereo Matching

核心任务是：寻找同名点，即像素的同一个物理点，根据视差计算深度。

三维重建

3D Reconstruction

核心任务是：在计算机世界复刻现实物体或场景的3D几何结构和外观。立体匹配是三维重建的前置重要任务。

---

代价体 Cost Volume

介绍

一种为了求解视差定值的数据结构，他是三维张量。

在刚才的苹果匹配例子中，实际采用的是 穷举法打分：对于左图的一个像素点，在右图中把所有可能的视差偏移量（比如 0~192 像素）穷举一遍，每次都计算出左右两个 像素块 的相似度或者差异度（代价）。当这个代价最小，即两个像素块差异最小时，可以认为找到了匹配像素点。

构建代价体的传统方法：

• 传统方法：计算两个像素快的 绝对误差和 SAD
• 深度学习：提取左右图的高维特征矩阵，计算内积，相似度越高越好

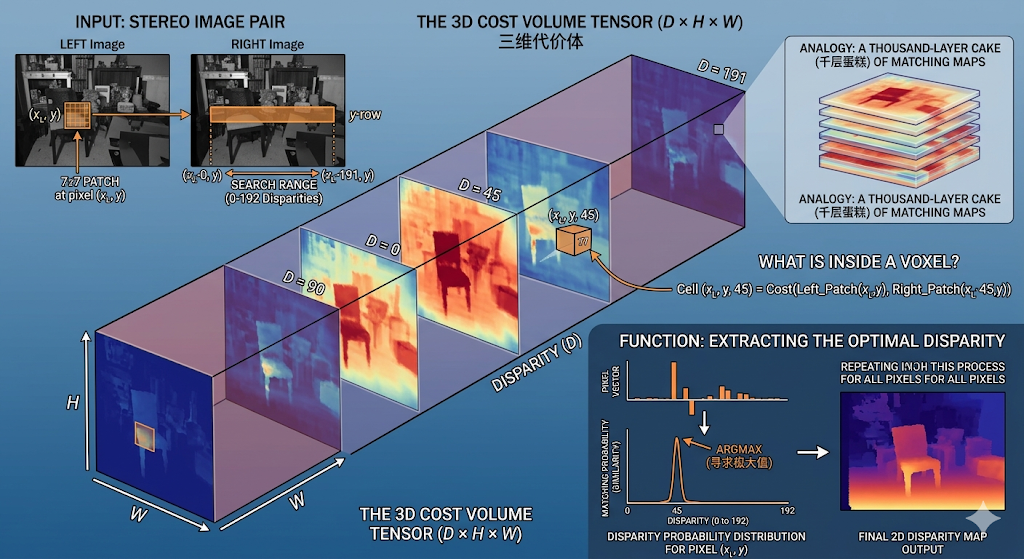

把左图所有的像素 $(H \times W)$，针对所有可能的视差搜索范围 $(D)$，全部算出一个匹配得分后，把这些得分堆叠在一起，就形成了一个三维的张量（Tensor）—— 这就是代价体（Cost Volume）。

它的维度通常是：最大视差数 $(D) \times$ 图像高度 $(H) \times$ 图像宽度 $(W)$。

• 关于这个坐标 D ($D$ / Disparity)，被称为通道维度或深度维度，它代表了所有的 候选视差值。

• 关于坐标 $(x, y, d)$ 的含义，每一个坐标存放一个数值（打分），这个数值代表了：左图的坐标 $(x, y)$ 这个像素，如果去和右图的坐标 $(x-d, y)$ 这个像素匹配，它们的“差异度（Cost）”或“相似度（Correlation）”有多大。

作用

有了这个存满打分值的三维张量，即可以求视差。

如果这个数值 $f(x_0, y_0, d_0)$ 是相似度，那么这个数值的最大值 $f_m(x_0, y_0, d_0)$，对应的 $(x_0, y_0, d_0)$ 点，这个 $d_0$ 即为像素 $(x_0, y_0)$ 实际视差。

为什么要把它做成一个完整的三维张量？ 如果只看单个像素，很容易受噪声干扰（比如一块纯白色的墙，右图哪个位置看起来都很像）。把所有像素的匹配得分整合到一个宏大的 3D 张量中后，现代深度学习模型（比如 3D CNN 或 3D 堆叠沙漏网络）就可以在这个大张量里进行 空间维度的平滑和上下文信息聚合。它可以参考周围像素的信息，把原本不明显的极值变得更加突出和准确。

---

3D 卷积正则化

Gwc 这篇论文代表的是 3D 匹配的卷积正则化的范式。在立体匹配和三维重建的语境下，正则化=代价聚合=空间平滑。严格意义上，代价聚合是目的，卷积正则化是手段。

概述

在立体匹配的语境下，卷积正则化本质是为了 去噪 和 上下文投票。当我们构建好代价体后，他是一个堆评分

Gwc 这篇论文使用 3D 堆叠沙漏网络 作为 3D 卷积正则化的工具。

---

求视差的基本流程

一共分为五步，输入像素、提取特征向量、构建代价体、卷积正则化、视差回归。

关于这个流程

这个流程本质上是计算机在做信号搜索与解码。

Step1 RGB像素输入

系统接收到左右图，为许多 RGB 像素点。但不能直接使用 RGB 原始像素去匹配，因为左右图相同颜色的点可能不止一对，引发歧义。

Step2 特征提取

为解决歧义，使用 2D CNN 卷积神经网络，将原本单薄的 RGB 像素被编码成了一个高维的 特征向量（比如 64 维度），, 然后 Pooling 进行降采样，这个特征向量包含了一个像素点高级征信息（如是否处于边缘、材质），是他的“指纹”。

Step3 构建代价体

根据特征向量，在右图的同一行寻找左图像素的对应点，假设最大视差范围是 192 个像素。系统会把左图的特征，与右图平移 0 到 192 个位置的特征分别进行比对（GwcNet 采用了 分组相关，按特征子空间分别计算相似度）。

计算完毕构成了巨大的张亮 — 代价体。

像素提取特征向量，经历了降采样的步骤，这时特征向量数量小于 RGB 像素数量，这时是怎么根据特征向量来构建代价体的？能够根据它直接对比吗？

1. 代价体是由“降采样”后的少量特征向量构成的

2. 数学上比较高维向量的手段非常优雅

   在 CV 领域，比较两个高维特征向量（比如左右图都是 320 维的向量）相似度，向量内积。如果两个向量相似度高，方向指向相似，那么内积值会很大。如果积出来是复数或者是 0，那么关系很微弱。

Step4 代价聚合

刚建好的代价体是非常嘈杂的，使用 3D 卷积神经网络 CNN 把代价体进行精炼，使其变成干净的概率分布体。

Step5 视差回归

针对左图的某一个像素，我们沿着代价体的视差维度看过去，会得到一条平滑的概率曲线。理论上直接找最高点，即视差。但实际上要构建视差图：不直接取最高点（Argmax），而是使用 Soft-argmin 操作。它会对这条概率曲线进行加权求和（算期望值）。这样不仅能输出连续的、平滑的视差图，还能让整个网络保持“可微”状态，从而支持端到端的反向传播训练。

GwcNet

这篇论文的核心贡献在 Step3，提取出图像特征后构建代价体。

---

GwcNet

Group-wise Correlation Stereo Network (GwcNet)

这篇论文属于双目立体匹配领域 Stereo Matching，是 2019CVPR 的会议论文。它提出了一种构建 代价体 的高效方法（GwcNet），方便求解视差。

背景 - 构建代价体的两难

极端一：全相关

极端二：直接拼接

折中解法：分组相关

核心贡献

混合代价体（Combined Volume）的互补设计

该方法将左右图提取的两组特征向量，沿着维度通道 channel dimension 划分成多个组。然后每一组的对应特征之间独立计算相关性。

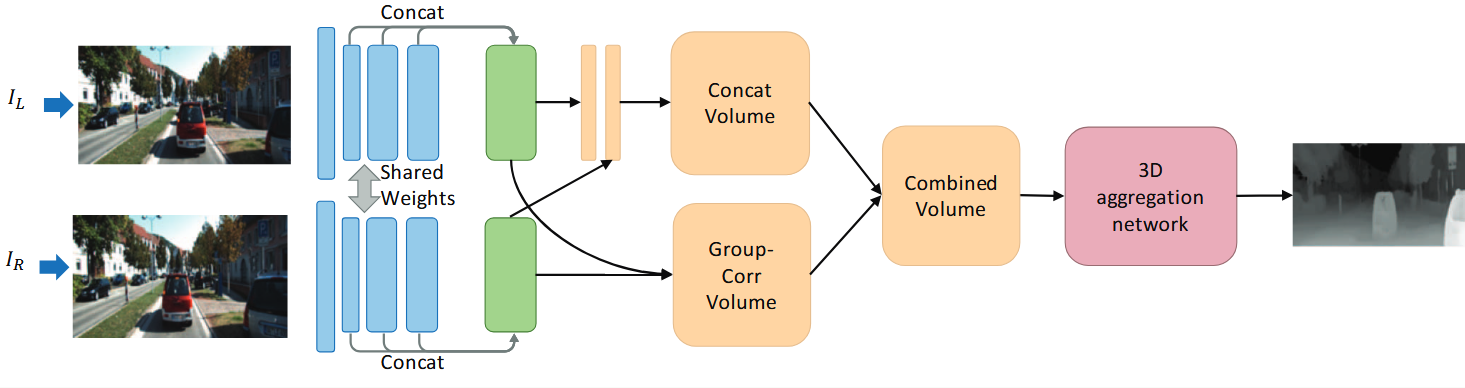

该图左侧（蓝色部分）是特征提取部分，使用 CNN 提取 类似 ResNet 分别对左图 ($I_L$) 和右图 ($I_R$) 提取特征。

该图中间（橘色部分）为核心，分两路构建两个代价体，最后再合并 Combined Volume 。上面的分支 Concat Volume 把提取的特征压缩后，直接进行拼接；下路 Group-Corr Volume 为 分组相关代价体，下面这一路专门用来提供高精度的匹配相似度特征。

需要注意的是并非左图只用 直接拼接 , 右图只用 分组相关 ，而是把左图和右图的代价体分成两半，一半用直接拼接，一半用分组相关，分别构建两个代价体，再合并起来，这在论文中被称为 Combined Volume（混合代价体）。

这样做可以实现优势互补：

• 分支 A（直接拼接代价体）：左右图各自压缩后直接拼接，他保留了绝对完整的上下文语义信息。能为后续的 3D 网络提供丰富的全局感知。
• 分支 B（分组相关代价体）：左右图特征进行分组内积，计算精准的相似度得分，减轻 3D 网络推断相似度的负担。

该图右侧，合并出混合代价体（粉色部分），最后通过 Soft-argmin 输出黑白的视差图。

分组相关 Group Wise Correlation

那么分组相关的具体细节是怎么实现的呢？这个主要在论文 3.2 节 (Group-wise correlation volume) 中，有严格的数学定义。

可以用张量流转的思路理解：

改进的 3D 堆叠沙漏聚合网络

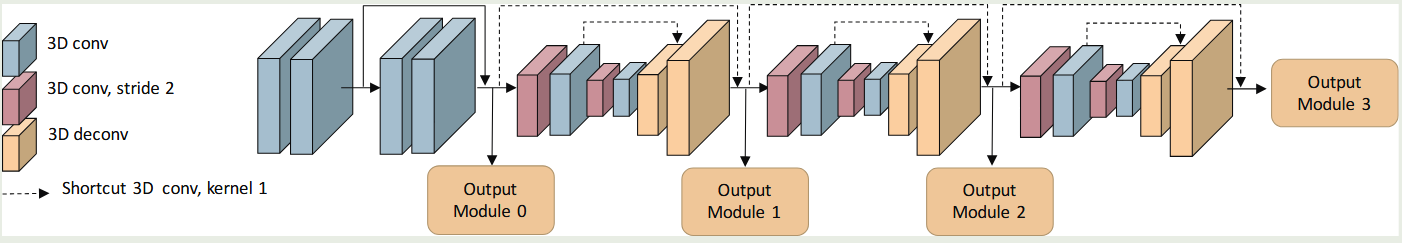

这是将上一图中 粉色方块（3D aggregation network） 的内部结构。主要作痛是代价聚合、空间正则化。
